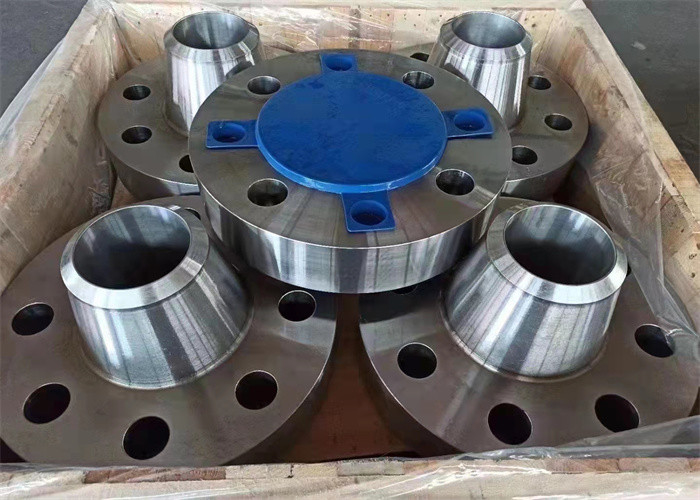

ASME B16.5 หน้าแปลนตาบอดเหล็กกล้าคาร์บอน SCH40 SCH80 ASTM A105

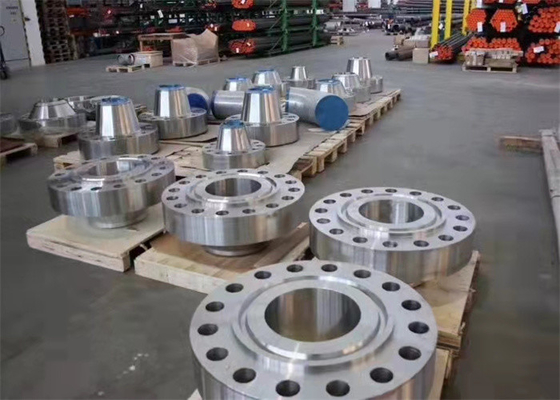

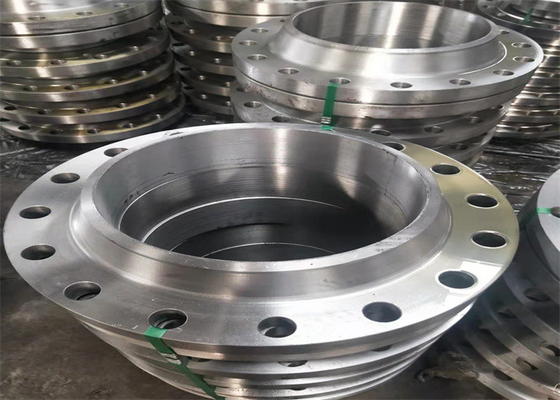

หน้าแปลนเหล็กกล้าคาร์บอนมาตรฐาน ASME B16.5 SCH40 SCH80 ASTM A105 หน้าแปลนคอเชื่อม

วัสดุ:

1. เหล็กกล้าคาร์บอน: A105, A350 LF2, A694 F52, F65, Q235 เป็นต้น
2. เหล็กกล้าไร้สนิม: ASTM A182 F304, 304L, 316, 316L, 321,1Cr18Ni9Ti, 00Cr19Ni10, A182 F51, F53, F55 เป็นต้น

มาตรฐาน:

       ASME B16.5, ASME B16.47A, ASME B16.47B, MSS SP 44, DIN 2632, DIN2633, DIN2634, DIN2635, DIN2636,JISB2220,BS4504, GB เป็นต้น

หน้าแปลนเชื่อมเป็นชิ้นส่วนที่เชื่อมต่อกับท่อและเชื่อมต่อกับปลายท่อหน้าแปลนเชื่อมมีรูและสลักเกลียวทำให้หน้าแปลนทั้งสองแน่นซีลด้วยปะเก็นหน้าแปลนเชื่อมเป็นชิ้นส่วนแผ่นดิสก์ชนิดหนึ่งซึ่งพบได้ทั่วไปในวิศวกรรมท่อ

การเชื่อมหน้าแปลน (หน้าแปลน) คือการต่อท่อ ข้อต่อ หรืออุปกรณ์อย่างละ 2 ชิ้นเข้ากับการเชื่อมข้อต่อเชื่อมสองอันพร้อมแผ่นหน้าแปลนถูกยึดเข้าด้วยกันเพื่อให้การเชื่อมต่อเสร็จสมบูรณ์การเชื่อมเป็นโหมดการเชื่อมต่อที่สำคัญสำหรับการก่อสร้างท่อแรงดันสูงการต่อหน้าแปลนเชื่อมสะดวกและทนแรงดันได้ดีหน้าแปลนเชื่อมใช้กันอย่างแพร่หลายในปิโตรเลียม เคมี ก๊าซธรรมชาติ โรงไฟฟ้า ท่อส่งโลหะ และสาขาอื่น ๆ

ระบบมาตรฐานหน้าแปลนเชื่อม

มีสองระบบหลักสำหรับหน้าแปลนสากล ได้แก่ ระบบหน้าแปลนท่อของยุโรปซึ่งแสดงโดย DIN ของเยอรมัน (รวมถึงอดีตสหภาพโซเวียต) และระบบหน้าแปลนท่อของอเมริกาซึ่งแสดงโดยหน้าแปลนท่อ ANSI ของอเมริกานอกจากนี้ยังมีหน้าแปลนท่อ JIS ของญี่ปุ่น แต่ในการติดตั้งปิโตรเคมี โดยทั่วไปจะใช้เฉพาะสำหรับงานสาธารณะและมีผลกระทบต่อต่างประเทศเพียงเล็กน้อยตอนนี้มีการแนะนำครีบของประเทศ:

(1) หน้าแปลนท่อระบบยุโรปซึ่งเป็นตัวแทนของเยอรมนีและอดีตสหภาพโซเวียต

(2) มาตรฐานหน้าแปลนท่อระบบอเมริกัน แสดงโดย ANSI B16.5 และ ANSI B 16.47

(3) มาตรฐานหน้าแปลนท่อของอังกฤษและฝรั่งเศสซึ่งแต่ละมาตรฐานมีหน้าแปลนท่อสองมาตรฐาน

สรุปแล้ว มาตรฐานสากลของหน้าแปลนท่อสามารถสรุปได้เป็นระบบหน้าแปลนท่อที่แตกต่างกันสองระบบซึ่งไม่สามารถเปลี่ยนได้: ระบบหน้าแปลนท่อแบบยุโรปซึ่งเป็นตัวแทนของประเทศเยอรมนีอีกระบบหนึ่งคือระบบหน้าแปลนท่อของอเมริกาซึ่งเป็นตัวแทนของสหรัฐอเมริกา

Ios7005-1 เป็นมาตรฐานที่นำมาใช้โดยองค์กรระหว่างประเทศเพื่อการมาตรฐานในปี 1992 ซึ่งรวมหน้าแปลนท่อสองชุดในสหรัฐอเมริกาและเยอรมนีเข้าด้วยกันอย่างมีประสิทธิภาพ

มาตรฐานที่เกี่ยวข้อง

Hg20593-2009 hg20615-2009 มาตรฐานแห่งชาติ: GB/t9119-2000 GB/t2555-81 มาตรฐานเครื่องจักร: JB/t81-94 JB/t74-94 JB/t74-94 JB/t74-94 JB/t75-94 มาตรฐานทางทะเล: การใช้แรงดัน b, pn0.0.mpa, pn0.6mpa, pn1.6mpa, pn2.5mpa, pn4.mpa

การจำแนกประเภทที่เกี่ยวข้อง

1 ตามบรรทัดฐานของอุตสาหกรรมเคมี: หน้าแปลนรวม (IF), หน้าแปลนเกลียว (Th), แผ่น (PL) หน้าแปลนเชื่อมแบน, หน้าแปลนเชื่อมก้นที่มีเส้นผ่านศูนย์กลาง (WN), พร้อมหน้าแปลนคอเชื่อมแบน, หน้าแปลนเชื่อมซ็อกเก็ต (SO) (SW), หน้าแปลนหลวมแหวนเชื่อมแบบก้น (PJ/SE), แหวนเชื่อมแบบแบนหน้าแปลนหลวม (PJ/RJ), ฝาครอบหน้าแปลนซับใน (BL (S)), ฝาครอบหน้าแปลน (BL)

2. จุดมาตรฐานในอุตสาหกรรมปิโตรเคมี: หน้าแปลนเกลียว (PT), หน้าแปลนเชื่อม (WN), หน้าแปลนเชื่อมธรรมดา (SO), หน้าแปลนเชื่อมซ็อกเก็ต (SW), หน้าแปลนแบบหลวม (LJ), หน้าแปลน (หมายเหตุ)

3 ตามบรรทัดฐานของอุตสาหกรรมเครื่องกล: หน้าแปลนรวม, หน้าแปลนเชื่อมก้น, แผ่นหน้าแปลนเชื่อมแบน, แผ่นเชื่อมก้นแหวนหน้าแปลนหลวม, แผ่นแหวนเชื่อมแบนหน้าแปลนหลวม, แผ่นแหวนหน้าแปลนหน้าแปลนหลวม, ฝาครอบหน้าแปลน4 ตามบรรทัดฐานแห่งชาติ: หน้าแปลนรวม, หน้าแปลนเกลียว, หน้าแปลนเชื่อมก้น, พร้อมหน้าแปลนคอเชื่อมแบน, หน้าแปลนคอเชื่อมซ็อกเก็ต, หน้าแปลนเชื่อมก้นคอหลวม, แผ่น, หน้าแปลนเชื่อมแบน, แผ่นเชื่อมก้น แหวนหน้าแปลนหลวม, แบน แผ่นแหวนเชื่อมหน้าแปลนหลวม, แผ่นแหวนเชื่อมหน้าแปลนหลวม, แผ่นปิดหน้าแปลน.

วัสดุพื้นฐาน

เหล็กนิกเกิล), WC5 (1.25% 0.5% โครเมียมโมลิบดีนัมเหล็ก), WC9 โครเมียม (2.25%), C5 (% 5% โครเมียมโมลิบดีนัม), C12 (9% 1% โครเมียมโมลิบดีนัม), CA6NM (4 (เหล็กโครเมียม 12%) , CA15 (4) (โครเมียม 12%) เหล็กกล้าไร้สนิม CF8M (316) เหล็กกล้าไร้สนิม CF8C (347) เหล็กกล้าไร้สนิม CF8 (304) CF3 (เหล็กกล้าไร้สนิม 304 ลิตร) CF3M (เหล็กกล้าไร้สนิม 316 ลิตร) CN7M ( โลหะผสม), (โมเนล), N7M M35-1 (B) โลหะผสมนิกเกิล hastert, โลหะผสมนิกเกิล CW6M C (หอคอยฮาส), โลหะผสมนิกเกิล CY40 เนื่องจาก)

มาตรฐานการเชื่อมก้นแปลน:

มาตรฐานระดับประเทศ: GB/t9119-2000gb/t2555-81

มาตรฐานเครื่องจักร: JB/t81-94jb/t74-94jb/t75-94

มาตรฐานทางทะเล: CB m1001-81

กระบวนการเชื่อม

อุปกรณ์และเครื่องมือที่จำเป็น

อุปกรณ์เชื่อมแบบแมนนวล 1 ชุด ด้ามจับประเภทเครื่องเจียรไฟฟ้า ค้อนไฟฟ้า ไม้บรรทัดระนาบ

การเตรียมการเชื่อม

1. ตรวจสอบและแก้ไขข้อบกพร่องของอุปกรณ์เพื่อให้แน่ใจว่าการทำงานปกติของอุปกรณ์

2. เตรียมลวดเชื่อม phi 4.0 J506 ที่อุณหภูมิ 300 ℃ ถึง 350 ℃ เป็นเวลาหนึ่งชั่วโมง

กระบวนการเชื่อม

1. ประกอบกระดูกสันหลังและหน้าแปลนขนาดใหญ่ตามข้อกำหนดในการวาดภาพ จากนั้นแบ่งหน้าแปลนขนาดใหญ่ออกเป็นส่วนเท่าๆ กัน

2. การเชื่อมเนื่องจากหน้าแปลนหนา ร่องมีขนาดใหญ่ขึ้น ดังนั้นจึงใช้การเชื่อมแบบสมมาตรแบบแบ่งส่วนและการเชื่อมหลายชั้น

คุณภาพการเชื่อม

ความแข็งแรงในการเชื่อมจะต้องมีความแข็งแรงของวัสดุหลักเป็นอย่างน้อยผิวแนวเชื่อมเรียบเนียน ไม่มีรอยไหม้ ไม่มีรูอากาศ รอยเชื่อมรั่ว ตะกรัน ขอบบิต ไม่บัดกรีเหลือความสูงน้อยกว่า 2 มม.

การพิจารณา

1. ใช้ลวดเชื่อม J506 สำหรับการเชื่อมด้วยมือและการเชื่อมกระแสไฟขนาดเล็กปฏิบัติตามขั้นตอนการเชื่อมอย่างเคร่งครัด

2. หลังจากตำแหน่งการเชื่อมแต่ละครั้งควรใช้ระนาบการโก่งตัวของหน้าแปลนกับไม้บรรทัดแนวนอน

3. เชื่อมด้วยค้อนลมเพื่อให้ได้ผลในการขจัดความเครียดขณะเชื่อม

ขอบเขตการใช้งาน

เนื่องจากหน้าแปลนเชื่อมมีประสิทธิภาพที่ครอบคลุมดี ดังนั้นจึงใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมี, การก่อสร้าง, การประปา, การระบายน้ำ, น้ำมัน, อุตสาหกรรมเบาและหนัก, การแช่แข็ง, สุขาภิบาล, ประปา, การป้องกันอัคคีภัย, พลังงานไฟฟ้า, การบินและอวกาศ, การต่อเรือและ วิศวกรรมพื้นฐานอื่น ๆ

เกี่ยวกับเรา:

Cangzhou Authentic Pipe fitting Manufacturing Co., Ltd. ซึ่งเชี่ยวชาญในการผลิตและส่งออกอุปกรณ์ท่อเป็นเวลา 20 ปี ครอบคลุมพื้นที่ 100,000 ตารางเมตร มีพื้นที่อาคาร 50,000 ตารางเมตรผลิตภัณฑ์ของเราครอบคลุม ELBOW, FLANGE, TEE, REDUCER, CAP และท่อเหล็ก วัสดุของเรารวมถึงเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม โลหะผสมเหล็กทาสีดำและน้ำมันป้องกันสนิมเรายังมีใบรับรอง ISO, PED, GOST และ API เพื่อให้แน่ใจว่าคุณภาพของเรา สินค้าของเราถูกขายไปยังยุโรป ตะวันออกเฉียงใต้ ยุโรปตะวันออก และประเทศอื่นๆ อีกมากมาย

ใบรับรองของเรา:

1. คุณเป็นบริษัทการค้าหรือผู้ผลิตหรือไม่?
เราเป็นผู้ผลิต
2. ระยะเวลาการจัดส่งของคุณนานแค่ไหน?
โดยทั่วไปคือ 10-15 วันหากสินค้ามีในสต็อกหรือเป็น 10-15 วันหากสินค้าไม่มีในสต็อกเป็นไปตาม
ปริมาณ.

3. คุณให้ตัวอย่างหรือไม่?มันฟรีหรือเพิ่มเติม ?
ใช่ เราสามารถเสนอตัวอย่างฟรี แต่ต้องจ่ายค่าขนส่ง

4. เงื่อนไขการชำระเงินของคุณคืออะไร?
Paymen 30% T/T จ่ายล่วงหน้า ยอดคงเหลือควรชำระกับสำเนา B/L
