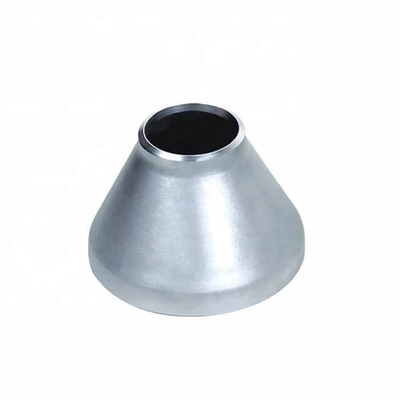

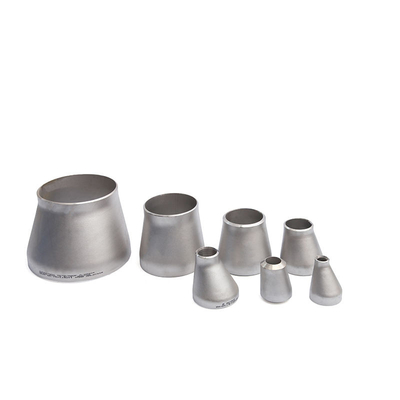

ASME / ANSI B16.9 A234 เหล็กกล้าคาร์บอนไร้รอยต่อ Buttweld Concentric Reducer 1/2 "ถึง 72"

ASME / ANSI B16.9 A234 ตัวลดข้อต่อท่อเชื่อมก้นเหล็กกล้าคาร์บอน

ตัวลดเป็นข้อต่อท่อที่ใช้สำหรับเส้นผ่านศูนย์กลางท่อกระบวนการขึ้นรูปที่ใช้กันทั่วไปคือการกดขนาดเส้นผ่านศูนย์กลางลดลง การกดเส้นผ่านศูนย์กลางแบบขยาย หรือการกดเส้นผ่านศูนย์กลางที่ลดลงบวกกับการกดเส้นผ่านศูนย์กลางแบบขยายนอกจากนี้ยังสามารถใช้การปั๊มสำหรับข้อกำหนดเฉพาะของท่อลดขนาดได้

ก. การย่อ/ขยายการขึ้นรูป

ขั้นตอนการลดขนาดเส้นผ่านศูนย์กลางของปลายขนาดใหญ่และปลายเล็กคือการวางท่อเปล่าที่มีเส้นผ่านศูนย์กลางเดียวกันกับปลายขนาดใหญ่และปลายเล็กลงในแม่พิมพ์ขึ้นรูป และกดท่อเปล่าในแนวแกนเพื่อให้โลหะเคลื่อนที่ไปตามแม่พิมพ์ โพรงและหดเข้ารูปตามขนาดของตัวลดสามารถแบ่งออกเป็นการกดหนึ่งครั้งหรือการกดหลายครั้ง

ข. การตอก

นอกจากการใช้ท่อเหล็กเป็นวัตถุดิบในการผลิตปลายขนาดใหญ่และขนาดเล็กแล้ว ยังสามารถผลิตข้อกำหนดบางประการของปลายขนาดใหญ่และขนาดเล็กได้โดยใช้กระบวนการปั๊มขึ้นรูปโดยใช้แผ่นเหล็กรูปร่างของแม่พิมพ์ปั๊มที่ใช้สำหรับการยืดได้รับการออกแบบโดยอ้างอิงจากขนาดพื้นผิวด้านในของตัวลดขนาด และแผ่นเหล็กปั๊มขึ้นรูปจะถูกปั๊มและยืดออกด้วยแม่พิมพ์ปั๊มขึ้นรูป
